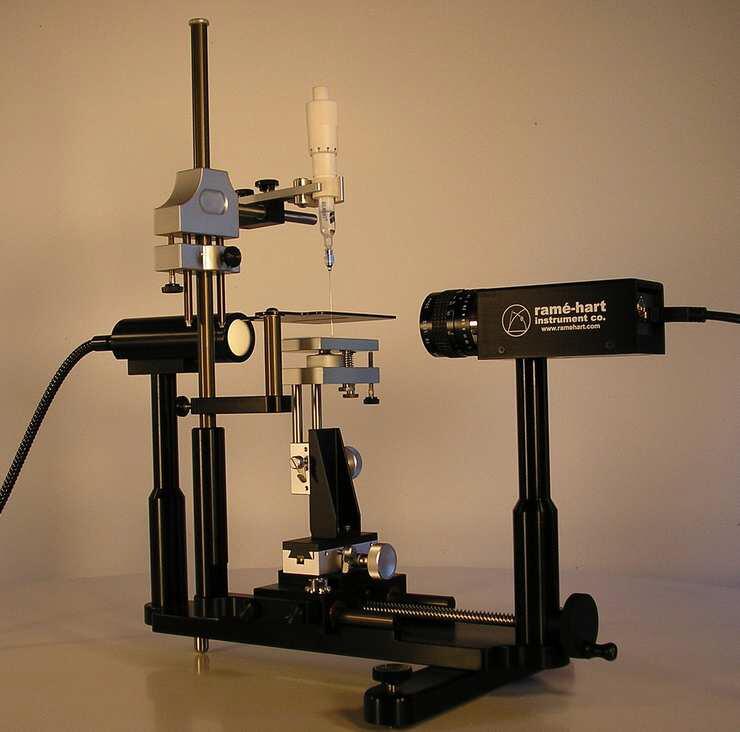

Model 190 is an affordable and easy-to-use contact angle tool designed to offer the highest level of precision computer-aided contact angle analysis at the lowest possible acquisition cost. Model 190 accepts the Manual Tilting Base, Environmental Fixture, Wafer Support up to 4” in diameter, and other options. This turn-key system includes DROPimage CA software.

       What’s in the box: Goniometer Bench with U4 Series 520 frames/second SuperSpeed digital camera, Microsyringe Fixture and Shade, Halogen Fiber Optic Illuminator, (1) Microsyringe Assembly and (1) 22g Straight Needle for manual dispensing, PC with SuperSpeed Interface and LCD, DROPimage CA Software, User Manual, Calibration Tool, and Storage Cover — everything needed to start taking contact angle measurements right out of the box.

Specifications

Stage Size                               2 x 3 in (51 x 76mm)

Sample Size                           3 in (76mm) deep x unlimited

Contact Angle Range           0 to 180°

Resolution                              0.1°

Accuracy                                  +/- 0.10°

U4 Series Camera                U4 Series 520 frames/second

                                                  SuperSpeed digital camera

Backlighting                            Variable Fiber Optic Illuminator

Stage                                        Precision 3-Axis Locking Leveling

Dimensions                           19 x 20 x 10 in (480x500x250mm)

Weight                                     14 lbs / 6.3 kg (excludes PC)

Power Supply                         110 or 220 VAC

DROPimage CA Tools         Contact Angle Measurement

                                                 Calibration Tool

Spares                                   Microsyringe Assy.                         100-10-20

                                                Needle                                              100-10-12-22

                                                Set of Spares                                  100-SPARES-F

                                                 Fiber Optic Bulb                             100-00-FOB

Options                                  Automated Dispensing                 100-22

                                                Environmental Fixture                    100-07-60

                                                Software Upgrade                           400-22-30

                                                Manual Tilting Base                        100-25-M

                                                Heated Enviro Cell                          100-33

                                                Hot Plate                                           100-33-HP

                                                Film Clamps                                     100-15

                                                NIST Calibration Device                 100-27-31-UPG
