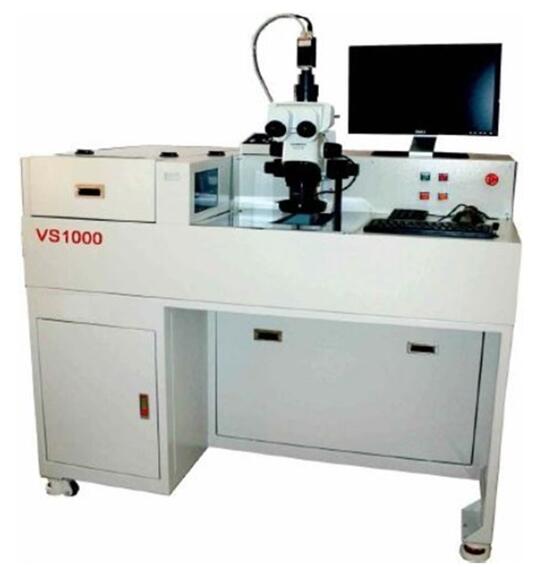

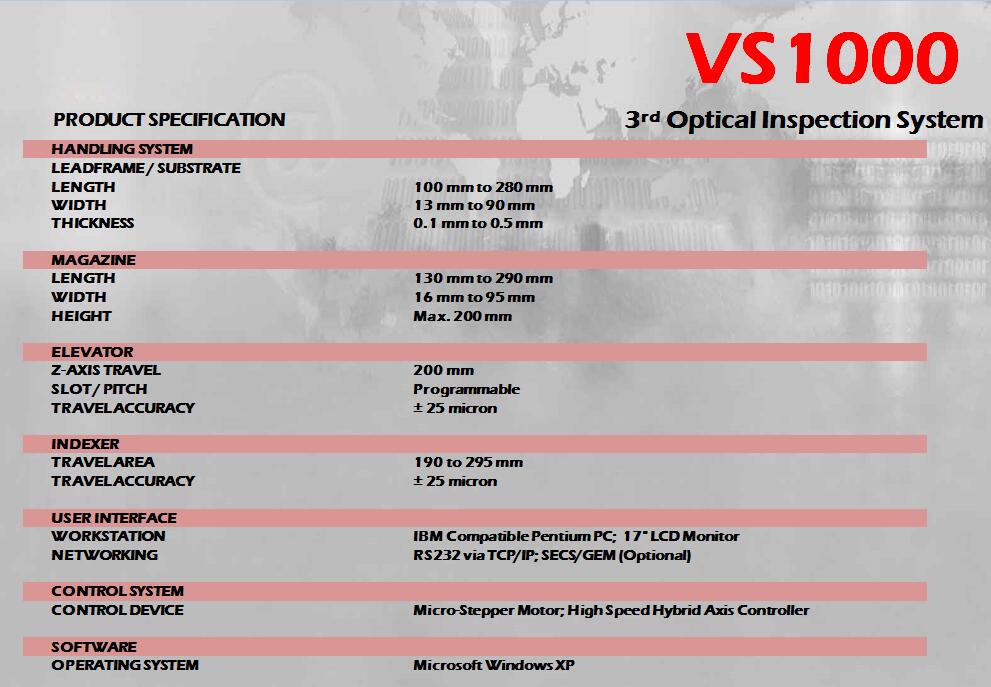

3rd  Optical Inspection System VS1000

Quality Performance for High Yield and Productivity

Visual Inspection

VS1000  is  an  advance  visual  inspection  system  for  inspection  of cosmetic  defects  after  die-attach  and  wire  bonding  process.  The visual inspection system provide superior quality image in terms of sharpness, clarity and high contrast. The integrated design can be easily  adapted  with  3Dvisual  optical  device.  The  3D  visual  will enhance your inspection of micro packaging and find pitch device with capability to capture live image by CCD camera.

Automated Handling System

VS1000 integration with full automated system eliminates human contact with products and help to reduce fatigue in long inspection process. The mechanical handling system is capable to adapt to most of the packaging in market. Thus, the  mechanical  system  provides  the  flexibility  to  achieve  simple  auto-conversion  to  suit  various  type  of  packaging products. The simple and reliable handling system will eliminate the tension and twist  on leadframe to substrate that could  cause  wire  bonding  permanent  damage.  The  quality  performances  enable  to  achieve  the  highest  yield  and productivity for your inspection process.

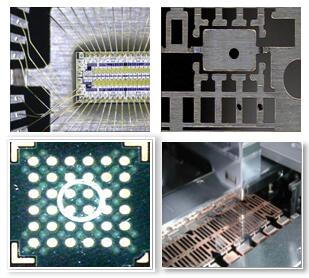

Reject Identification



VS1000 is designed to accommodate with various types of reject identification   to   help   segregate   the   physical   defect   at   the backend.

•Wire Breaker

•Puncher

•Inker

•Scriber

Network and Strip Map Data Management System

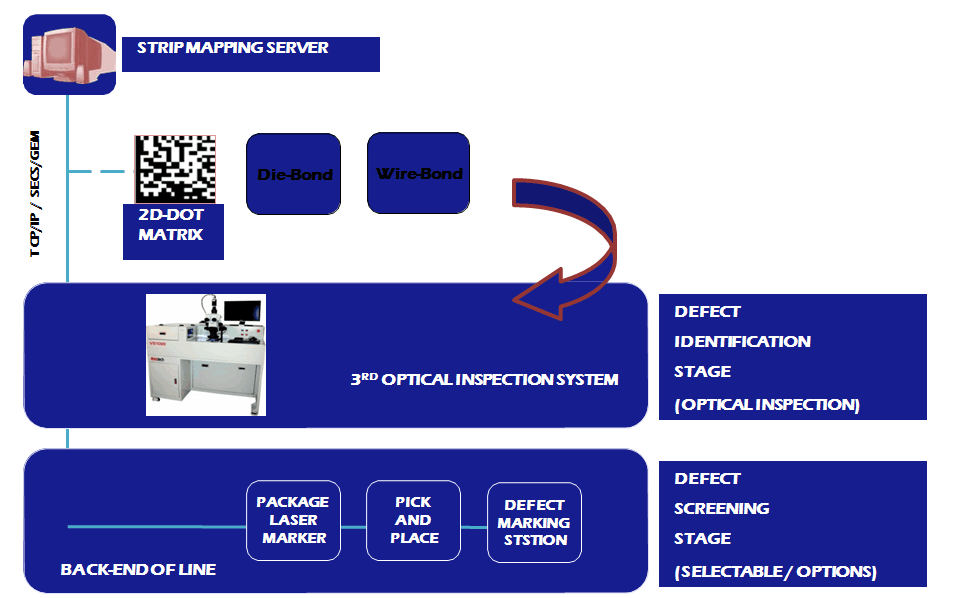

VS1000  software  system  is  ready  for  network  interface  with  host  server  in  TCP/IP  protocol  and  SECS(SEMI  G84) (Optional). Networked communication of Strip-Map between equipments in an efficient, prompt and error-free manner thus enabling automated recall of reject maps in between FOL and EOL without operator intervention. It  manage and control  with  strip  ID  in  2D  matrix  code.  Registered  into  Map-Database  in  electronic  map  form  after  verification  will allow  fast and accurate recall of rejects maps thus facilitating defect review, analysis and verification. The networking system includes reject analysis and statistical reports for process improvement, also strip-map reports and Lot reports for traceability.

10 - Advance FeaturesTo Enhance Your Inspection Result

1. Ad va n c e  I ns p e c t io n    Sys t e m    a nd A ccu r a c y   in   Ma t c h i n g   R e j e c t   D e v ic e

VS1000’s  advance  inspection  system  is  made  with precise   mechanical   components   and   high   speed hybrid   electronic   axis   controller   and   software   to achieve    fine    coordinating    system.    The    unique coordination   will   accurately   travel   without   offset even   under   high   magnification   up   to   500x.   The software allows a programmable sub-viewing

capability of the concerning view for smaller FOV.

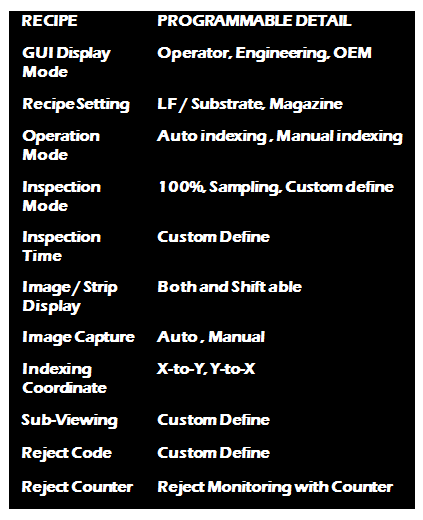

2  . G  U  I R  e  c  i  p  e M  a  n  a  g  e  m  e  n  t

VS1000 software is designed with user friendly environment as it allows simple and easier  working condition all the time. The recipe management

enable flexibility to mix-and match that custom or dedicate when setting up for any packaging.

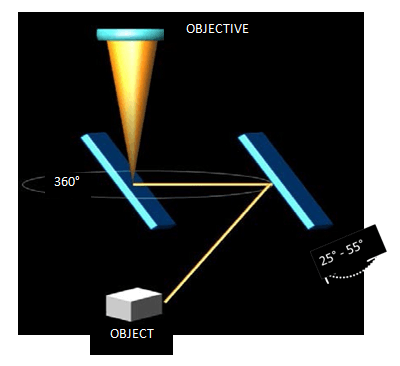

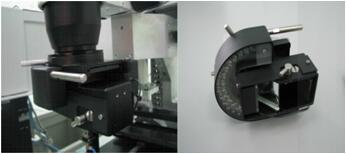

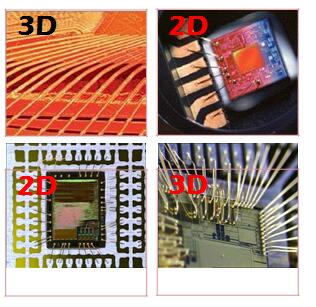

3  .      A  d  v  a  n c  e      O p  t  i  c  a l      S  y  s t e  m

VS1000  enable  custom  selection  of  optical  devices, such     as     3D     visual     Inspection.     Thereby,     the combination    of    mechanical    and    optical    system provides wider range of inspection features  to  meet your    requirement.    The    advance    3D    inspection provide  an  oblique  angle  of  25  to  55  degree    in vertical  and    another  360  degree  of  rotating  view direction.    The    system    secures    excellent    image flatness  with  depth  of  focus  for  inspection  of  wire thickness, pitching and loop-height.

4  .      U  n i  v  e  r  s  a  l      R a  n  g  e      P  r o  d  u  c  t

VS1000  offer  universal  product  range  for  your d if f er en t   l e a d f ra m e   or   s ub s tr a t e   s i z e . The   p roduct   range   with   110   to   280 mm   L a nd    1 3    t o    90 m m    W    i s    h a n dle s    ea s il y in  XY  indexer  without  stressing  on  your  products.

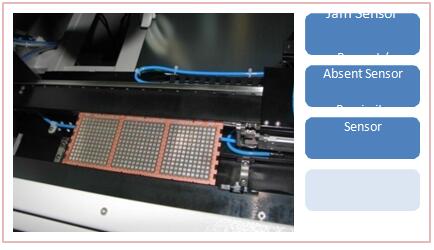

5  .      J  a  m  -  F  r  a  m  e      E  l  i  m  i  n  a  t  i  o  n

VS1000    mechanical    handler    is    designed    with seamless  electronic  interlock  and  close-loop  system, resolving       any   potential   continuous   frame   jam problems. The leadframe or substrate transportation from  magazine  until  completion  of  the  inspection process  is  constantly  detected  by  various  type  of sensors.  The  close-loop  system  with  these  sensing signal   provides   feedback   where   it   is   applied   to enhance  the  safety  features  ensuring  your  strips  in constantly protected.

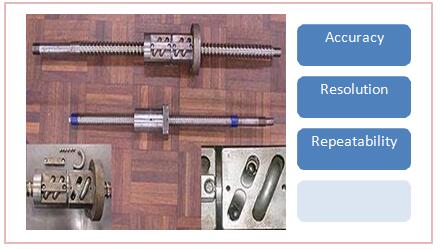

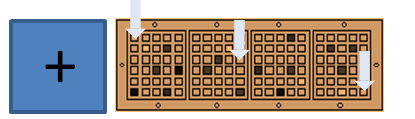

6  . H  i  g h A  c  c u  r  a  c y I n d  e  x  i n g

The  design  of  XY  indexing  is  emphasized  in  both reliability  and  accuracy,  the  XY  indexer  or  table  is driven  with  precision  anti-backlash  ballscrew    and motion control by pulsing the motor to rotate in fine motion.  The  accuracy  in  indexing  is  important, especially   during   reject   marking   and   high magnification  inspection.    This  allow  VS1000  to ensure  no  wrong  marking  occur  during  extreme micro  or  fine-pitch  packaging  under  inspection.

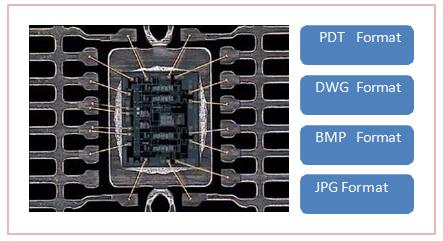

7 .   Imp o r t   /   Ex p o r t   of   B o nd i ng   D i a g r am

The  GUI  software    allows  bonding  diagram  to  be program   as   one   of   recipe,   thus   providing   quick referencing  for  user  or  operator  during  inspection. The  real-time  live  image  and  bonding  diagram  can be     projected   on   the   monitor   at   same   time   for comparisons.

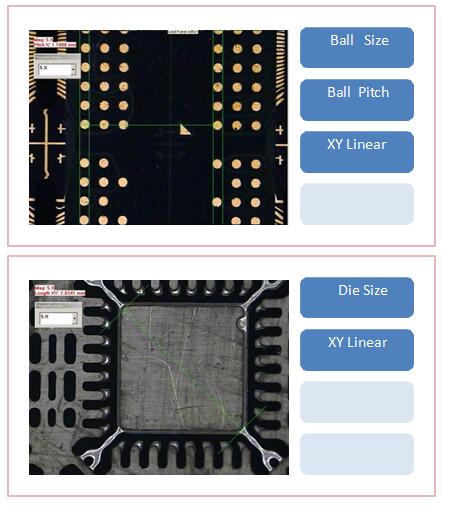

8  .     F O  V     M  e  a  s  u  r  i n g     C a  p a  b i  l  i  t  y

A simple    FOV    measuring    features    gives    users flexibility for simple linear measurement such as ball size, ball pitching, XY linear length, Die size, etc.

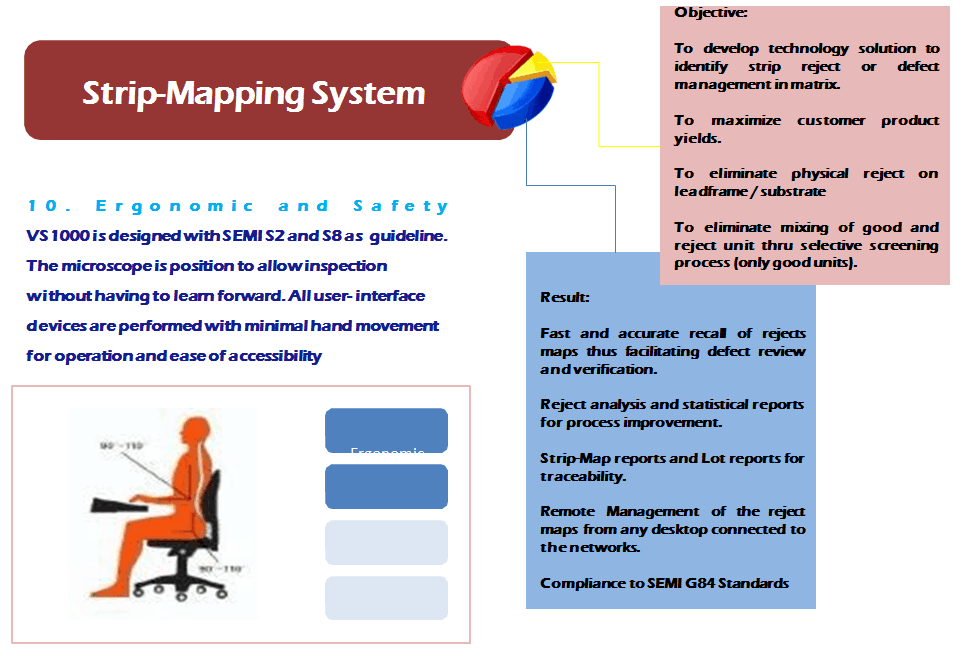

9. Visual Inspection and Strip Map Data Management System
