DSX500搭载13倍光学变焦的电动型显微镜.
舒适的操作性能。
DSX系列并非操作显微镜本身， 而是通过直观、易懂的画面菜单进行操作。可根据用户熟练程度选择操作模式， 并通过触摸屏、鼠标、操纵杆等的操作方式， 实现了舒适的操作性能。无论是具备显微镜方面的知识和技能的操作人员， 还是对显微镜不熟悉的操作人员， 都能直观的完成操作。
用于不同熟练度和用途的3个操作模式
在DSX系列上，根据用户的熟练程度，设计了2个操作模式："标准模式"和"初级模式"。同时，还配置了可以自定义标准模式，用于常规工作的"操作员模式"。此外，根据启动应用程序时输入的ID和密码，可以调出各用户设置的观察、分析和测量条件等环境，显示该用户的常用画面。
 |
初级模式
只要按照画面的提示步骤操作，就能得到输出的模式。
|
|
|
标准模式
为了使显微镜的熟练操作人员能够直观完成操作，按照工作流程配置了必要按钮等的模式。运用电动控制提高了操作速度。
|
|
|
操作员模式
自定义标准模式用于常规工作的模式。可以提高重复性工作的效率。
|
改变显微镜操作概念的用户界面
操作直观而舒适 |
在DSX500系列上，不需要为观察和测量进行复杂的设置和调节。电动载物台、焦点、焦距、照明等的调节、各种观察法的切换等，都可以通过触屏、鼠标、操控杆控制。可以直接触摸实时影像，进行平移和缩放操作，直观而轻松获取所需的目标影像。此外，还配置了根据不同样品自动调节焦点和照明的"自动对焦／自动增益"功能。
|
" 宏观地图" ， 不再遗漏观察位置
无论是提高放大倍率缩小视场范围，还是改变观察方法进行暗视场观察，都不再会遗漏观察位置。观察过程中的位置始终以明视场影像显示在"宏观地图"上。也可以将"全景功能"拼接的影像显示在"宏观地图"上。
始终显示观察位置的"宏观地图" |
" 光学变焦"
实现无缝倍率转换 |
采用无缝放大和缩小，改变倍率时不会发生视场遗漏而错过观察位置。DSX500系列以13倍光学变焦搭配高30倍数码变焦，实现了高倍观察。可安装两个物镜，相互组合能覆盖更宽的倍率范围。此外，相同倍率下切换物镜，也不会改变视场尺寸。不仅如此，即使是有凹凸的样品，利用设计的高NA长工作距离镜头，便可以完成检查和测量而无需担心发生碰撞。
|
高速导出影像。
DSX系列只需从画面显示的菜单中选择项目，即可执行所需功能。只需按下一个按钮，就可以完成观察法切换及图像处理。可以从适于样品条件的自动拍摄的多个图像中，选择出所需的图像。以简洁的操作步骤，进行快速而适当的观察。
"多图预览功能"让显微镜提供结果
可以在"多图预览画面"的一览显示中，选择符合观察目的的影像 |
DSX系列显微镜，在显微镜操作上新增了"选择"功能。伤痕、凹凸、异物等，选择需要观察的项目后，会在DSX500的"多图预览画面"上一览显示通过各观察方法拍到的影像，只要从中选择所需的一幅就可以了。所以，即使是显微镜的初级操作人员也可以获得与操作人员相同条件的结果。可以自定义"多图预览画面"，事先登记好每个样品的观察条件，谁都可以随时使用相同条件完成观察，从而缩小了偏差并减少了间歇时间。
|

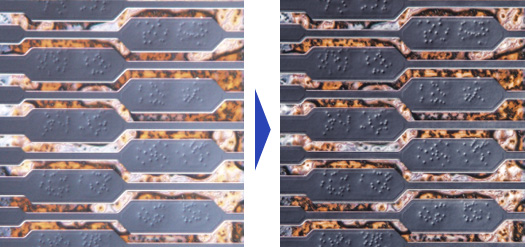

"HDR"
如果仅以加强灯光来处理"暗处泛黑（黑斑）"问题，反而会引起"亮处泛白（飞白）"的新问题。DSX系列的"HDR"（高动态范围）功能，利用变换曝光拍摄的多张图片进行合成，解决了该课题。不但表面微细凹凸得到强调，同时还能消除光晕，获得真实反映样品表面的影像，因而轻松捕捉到缺陷。
无论是暗视场影像还是DIC影像，"HDR"都可以一键完成清晰观察。

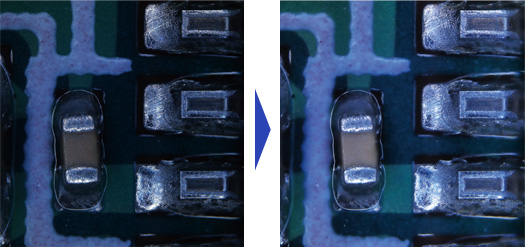

利用"WiDER"实时观察有亮度差的样品
"WiDER"可以解决实时影像中"黑斑"与"飞白"问题。通过大幅扩展动态范围的逻辑运算，只需一键单击，就可以消除样品表面亮度差，同时消除光晕，实现了对明亮部分及黑暗部分的同步观察。DSX500系列采用了智能图像处理技术，不降低帧速率，是实时观察的选择。
只需一键单击，就可以清晰的实时观察有亮度差的样品
单击切换"多种观察法"
单击切换观察法 |
为了能够提供适合观察目的观察法，DSX500上配置了工业检查中所必需的所有主要观察法。单击一下就可以切换观察法，所以显微镜的初级操作人员也能够快速得到所需的影像。
|
可通过简单的操作运用各种观察法。能快速获取所需的高分辨率影像。
DSX500系列支持工业检查中的主要观察法，并在此基础上搭载了MIX（BF+DF），在DSX500系列中实现了轻松检测细微瑕疵、缺陷的功能。为用户提供作为检查、测量的根本的高质量影像。使用"多图预览"功能，可以在观察各种观察法拍摄的影像一览的同时选择图像，让观察法的选择也变得简单。
明视场
明视场观察。光学显微镜中较
普通的观察法。 |
暗视场
暗视场观察。斜向照射光线，强调伤痕等。缺陷检查的观察法。
|
微分干涉
微分干涉观察。适用于凹凸不
平的检查对象。
|
|
偏振光
简易偏振光观察。可以观察包
有透明保护膜的铜线等。
|
MIX
同时进行明视场观察（BF）和
暗视场观察（DF）。是综合
了明视场的易观察性和暗视场
的检测能力的观察法。
|
|
简单操作可视化。
采用奥林巴斯数字技术。只需按下菜单按钮， 即可得到所需的影像。
" 全景摄影" 把拍摄范围扩大到" 视场外"
全景摄影 |
"全景摄影"功能去除了观察中的"视场外"界限。在画面上移动观察位置，电动载物台会随之移动，并同时自动拼接影像。DSX500中的"全景摄影"功能可以同时实现高分辨率和大视场。2D、景深扩展、3D影像都可以拼接，所以观察视场能够扩大许多倍。
|
"3D摄影" 可以观察到真实的样品
真实呈现样品的"3D摄影" |
由于能够获取全面对焦的影像，所以可以构建3D影像。可以用手指或鼠标自由旋转3D影像，从任意角度观察样品。由于能够从立体、视觉角度捕捉样本影像，所以可以观察到真实的样品。
|
" 景深扩展功能" 即使凹凸较大的样品也能够全面对焦
暗视场影像和DIC影像也可以轻松合成全面对焦的影像 |
使用传统显微镜时，由于只能对焦于一点，所以会生成没有对焦的不明区域。而DSX系列通过在高度方向移动焦点，可以自动生成全面对焦的影像。即使是凹凸较大的样品或有高低差的样品，也可以清晰的进行观察。
|

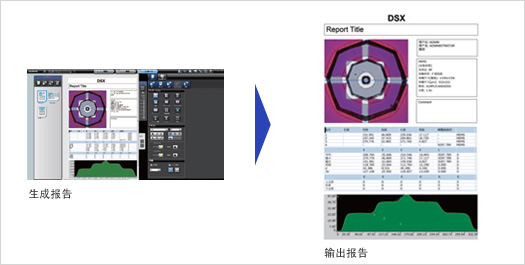

利用" 报告功能" ， 迅速生成报告
使用DSX系列，可以在一个应用程序上执行从观察到测量、报告生成的一系列操作。因此，只需在观察、测量完成后，单击一下按钮即可生成报告。提前制作模板，即可简单、快速生成繁琐的报告。报告书可以输出为RTF格式、PDF格式。

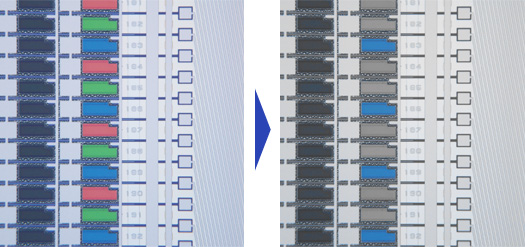

" 彩色高亮显示功能" ， 强调目标内容
DSX系列搭载了"彩色高亮显示功能"，可以彩色显示样品的观察所需部分，其他部分则以单色显示。能够拍摄更加明确的观察对象，生成报告时可以使用更加轮廓鲜明的图像。同时，还可以预先登记需要检测的缺陷及杂质，提高检查效率。
预先登记需要检测的缺陷及杂质，让检查变得更容易
能够观察到一般数码显微镜上无法看到的"影像"。
像差少、分辨率的镜头及高度光学组装技术，实现了清晰、低失真兼具色彩重现性的影像。而为了提高画质，对CCD及显卡也进行了调整。再现实际样品，实现了不同次元的"可视性"。
奥林巴斯的"高质量光学系统"实现了不同次元的"影像"
凝聚了奥林巴斯DNA的光学系统 |
|
"专用物镜"轻松实现高分辨率观察
DSX500系列新规格用物镜（共焦75 mm） |
为DSX500系列新设计的用物镜（10倍、40倍），兼具高NA和长工作距离的优点。只要调高焦距倍率就可以自动拍到高分辨率影像，所以即使是凹凸较大的样品，也可以安心完成观察。
|
1800万像素的"高性能、高灵敏度CCD※"
高性能、高灵敏度CCD模式 |
搭载了实现高分辨率的像素转换功能、数字影像处理功能--"细节处理"，实时显示每一部分都清晰鲜活的影像。
※4800×3600像素，3CCD模式换算下相当于其3倍
|
"LED光源"同时实现准确观察与节能
确保正确观察的同时，作为节能与低成本兼容的显微镜，采用了即使改变光量色温也不变化的LED光源。使用寿命长，可节约维护开销。
测量可靠性。
DSX500系列的远心光学系统及低重心机架等设计，保证了测量值的真值近似率（正确性）及多次测量值的偏差率（重复性），帮助客户进行正确测量。
双重保证测量精度
DSX500系列溯源系统图 |
DSX500系列确保了2个测量精度指标--XY方向倍率的"正确性"和多次测量偏差较小的"重复性"。从物镜产品开始，根据可追塑性进行精度保证，因此可以发行校准证书及溯源系统图等证件。
※需要本公司服务人员进行校准作业。
|
设置自动校准功能去除偏差
 |
避免了不同用户带来的偏差，提高了测量结果的可靠性。此外，还可以在校准报告中，确认谁在何时设置了校准。
※需要使用专用的校准样品。
|
可以执行2D、3D各种测量的丰富的测量项目
DSX500系列标准装备了2D、3D测量所需的各种项目。不只是在XY平面内，还可进行Z方向测量，因此可从所有角度进行观察、测量。另外还能使用同一应用程序将测量结果生成报告。

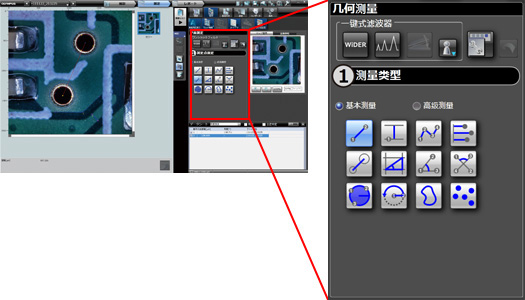

平面测量: 自动测量圆和矩形
屏幕上的几何形状和角度可以自动测量,主要测量项目包括两点间距、平行线宽度、圆心距、3点定义角度及3点定义圆等。

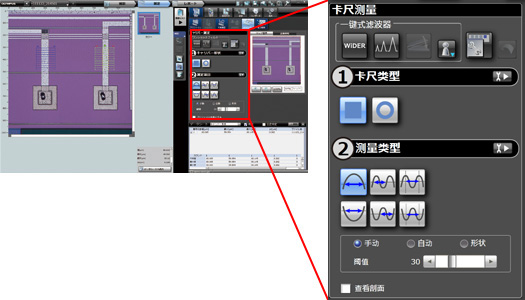

卡尺测量(选购件): 测量矩形和圆
在图象上指定矩形或圆，可以自动进行卡尺测量。

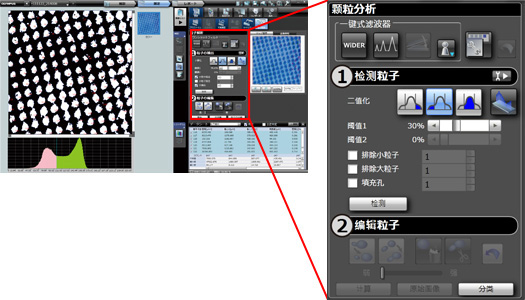

粒子分析(选购件): 自动分析图象中粒子形状
对图象进行二值化处理，从图象中提取的区域可以自动进行测量，通过阈值设定可以剔除小粒子、大粒子或凹坑填充。

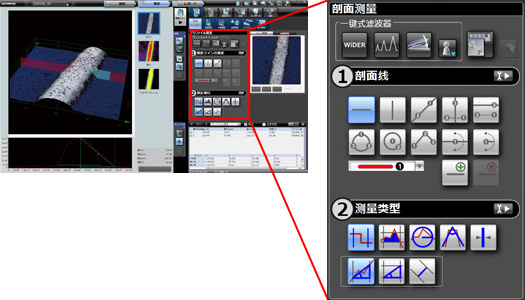

3D剖面测量: 自动测量截面面积和曲率等
在屏幕上指定测量项目，如长度、线宽、截面积、弧度及相交角度等，就可以自动进行测量。

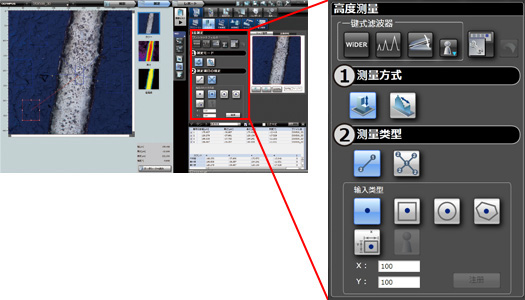

高度测量: 简单操作就可以测量高度
高度方向的距离可以通过指定图象上的测量点进行测量。也可以使用高度直方图进行测量。
*高度测量仅针对三维图象。

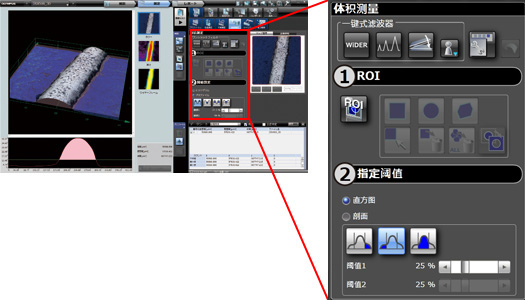

面积/体积测量: 表面积也可以自动测量
三维图象中可以自动测量指定区域的面积、体积和表面积。直方图或剖面上可以指定测量的阈值。

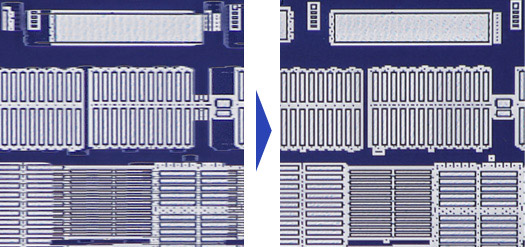

"低重心、厚重机架设计"及"振动修正功能"，提供稳定的观察、测量环境
为了能够实现稳定的高倍观察，DSX系列采用了低重心和厚重机架设计。搭载"振动修正功能"，可对来自外部环境的振动影响进行修正。即使在进行高倍率观察、使用景深扩展功能或拍摄3D影像等情况下，也能得到清晰影像。
无修正 有修正
远心照明实现测量
DSX系列采用远心光学系统，不会像数码显微镜一样出现因对焦位置改变而影像大小也随之变化的现象。交货时，会由专业人员在客户的安装环境下，对所有显微镜的功能进行确认。
与OLYMPUS Stream并用，能够对应分析
晶粒度分析等金属组织评价分析，可以在影像分析软件OLYMPUS Stream上完成。
颗粒分析 |
铸铁分析
|
