影像测量系统
|
|
|

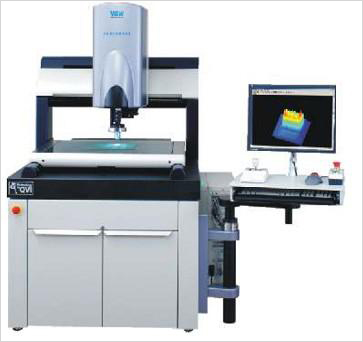

VIEW Benchmark 450非接触式光学测量仪体现了VIEW的性能和风范。其450 x 450 mm的大行程平台，既适合测量大号的工件，也可一次批量测量多个小零件组。光学、照明、可选配的TTL激光、以及图像处理能力使Benchmark 450成为计量系统。
可选的软件包增强系统的通用性：
CAD 导入(DXF/IGES) 软件
形状拟合和分析软件
离线编程软件
QC-Calc™ Statistical Process Control (SPC) —实时分析和报告软件
Elements™ CAD To Measure测量软件
|
特征：
测量范围：450 x 450 x 200 mm
65公斤承载力
亚微米的光栅尺分辨率
平台移动速度X-Y: 150 mm/秒; Z: 100 mm/秒
误差映射：在XY平面非线性二维纠错
双重放大光学系统
可编程多色环形灯(PRL)选项
TTL激光选项，自动聚焦和扫描功能
图像处理性能
双通道，数字式，1.4兆像素的单色相机; 4:1的比例
次像素精度： 1/10 - 1/50 pixel
测量软件和数据分析工具可供选择
平均无故障工作时间 MTBF ≥ 8,000 小时
Benchmark的应用范围包括：
. SMT/电子元气件
PCB板和Stencil
SMT元件贴装
锡膏/环氧数脂胶点
芯片载体和托盒
喷墨打印机墨盒
引线框，引线接合，柔性线路板，连接器
光纤组件和MEMs
. 数据存储
Wafer carriers and row bar pallets
滑块和悬臂组(HGA)
悬置件
. 注塑和机加工件
模具和刀具
医疗设备
燃料喷射部件
手表组件
